W型Y四通
时间：2013-09-07   点击：(3502)

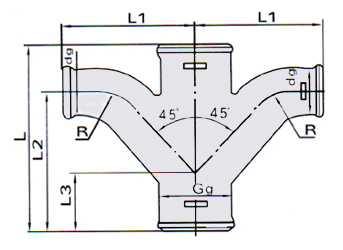

■ W型Y四通   详细规格如下：     The detail specifications for W type Y Four-way pipes are as follows

规格(Specification) mm		尺寸(Size) mm					重量(Weight) kg
DN	dg	L	L1	L2	L3	R	TA级	TB级
50	50	168	156	137	51	76	2.60	2.86
70	50	168	171	140	38	76	2.60	2.86
	75	203	203	186	57	89	4.75	5.24
100	50	168	184	140	25	76	3.79	4.14
	75	203	216	184	43	89	5.56	6.10
	100	241	254	235	62	102	8.44	9.19
125	75	246	229	197	43	89	6.81	7.48
	100	284	267	248	62	102	9.80	10.70
	125	321	318	298	79	114	13.42	10.98
150	75	248	241	198	32	89	7.57	8.73
	100	284	279	248	49	102	11.89	13.64
	125	318	33	297	65	114	41.34	16.25
	150	357	365	346	84	127	19.34	23.03
200	100	284	287	240	22	102	13.19	13.64
	125	322	325	278	41	114	16.67	17.37
	150	354	340	305	57	127	19.48	21.26
	200	430	395	375	95	152	30.07	30.07
